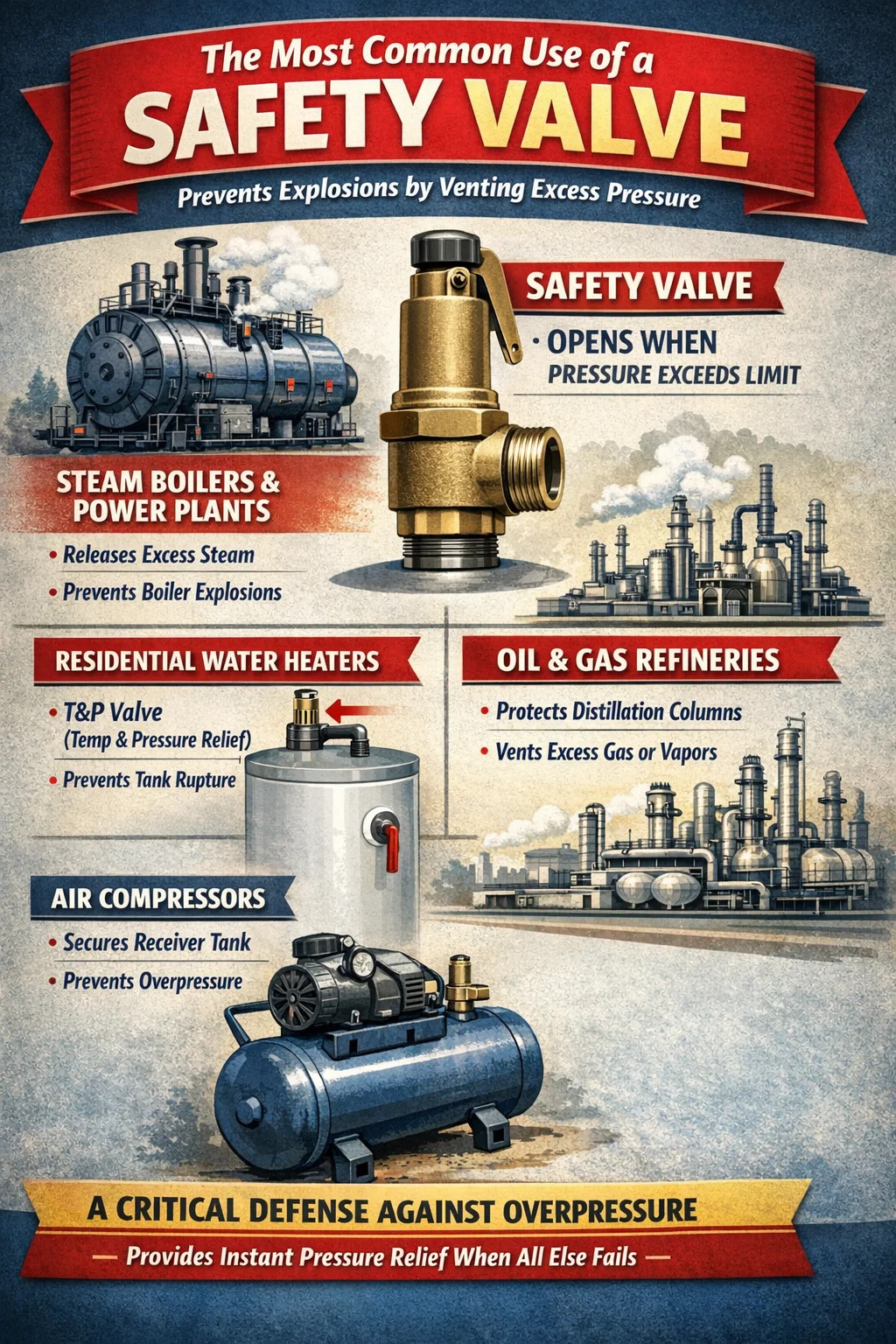

Jaké je nejčastější použití pojistného ventilu?

Přímá odpověď: Nejběžnější použití pojistného ventilu

Nejčastější použití a pojistný ventil má fungovat jako bezpečnostní mechanismus pro uvolnění tlaku v parní kotle a systémy tepelné energie . Jeho primární úlohou je zabránit katastrofálnímu selhání tlakových nádob automatickým odvětráním přebytečné páry nebo plynu, když vnitřní tlak překročí předem stanovenou mez.

Kromě těžkého průmyslu, pojistný ventil se s ním nejčastěji setkává široká veřejnost v tuzemsku ohřívače vody a tlakové hrnce. V těchto každodenních scénářích slouží jako poslední obranná linie, která zajišťuje, že jednoduchá pneboucha termostatu nevede k prasknutí konstrukce.

Bezpečnostní ventily ve výrobě páry a energie

Ve světě elektráren a průmyslové výroby je pára silným, ale nestálým nosičem energie. Protože pára rychle expanduje, jakékoli zablokování nebo teplotní špička může způsobit, že tlak během několika sekund vyšplhá na nebezpečnou úroveň.

Normy ochrany kotlů

Podle ASME kód kotle a tlakové nádoby (část I) , musí mít každý parní kotel alespoň jeden pojistný ventil schopný vybít plnou kapacitu napařování kotle. U velkých užitkových kotlů je běžné vidět skupinu více ventilů nastavených na různé tlaky – například jeden nastavený na 105 % maximálního povoleného pracovního tlaku (MAWP) a další na 110 % .

Tím se zabrání tomu, aby se z kotle stal vysokorychlostní projektil v případě poruchy čerpadla nebo poruchy regulačního ventilu.

Široké použití v obytných ohřívačích vody

Pokud se podíváte na horní nebo boční stranu standardního ohřívače vody pro domácnost, najdete malý mosazný komponent známý jako T&P ventil (Temperature and Pressure pojistný ventil). Toto je specializovaná verze a pojistný ventil .

Prevence rezidenčních rizik

V domácím prostředí jsou ohřívače vody obvykle nastaveny na 120 °F až 140 °F . Pokud se topné těleso „přilepí“, voda může dosáhnout bodu varu a vytvořit obrovský vnitřní tlak.

• The pojistný ventil je obvykle nastaveno na spuštění při 150 PSI or 210 °F .
• Bez tohoto zařízení má standardní 50galonový ohřívač vody dostatek akumulované energie na vyrovnání malého domu, pokud nádrž praskne.
• Konec 10 milionů takové ventily jsou vyráběny a instalovány každoročně pouze v USA.

Role bezpečnostních ventilů v ropných a plynových rafinériích

Ropné rafinerie a chemické zpracovatelské závody manipulují s těkavými kapalinami pod extrémním tlakem. Tady, pojistný ventil se používá k ochraně destilačních kolon, skladovacích nádrží a reaktorů před „přetlakem“ během požáru nebo prudkého nárůstu chemické reakce.

V těchto prostředích a pojistný ventil je často spárován s průtržným kotoučem, který chrání ventil před korozivními materiály až do okamžiku tlakové nouze.

Systémy stlačeného vzduchu a malé obchody

Téměř každý autoservis nebo dřevozpracující studio má vzduchový kompresor. Tyto stroje se silně spoléhají na a pojistný ventil umístěné na hlavní nádrži přijímače.

Zabezpečení přijímací nádrže

Čerpadlo kompresoru je navrženo tak, aby se vypínalo při určitém tlaku (např. 125 PSI ). Pokud tlakový spínač selže a motor běží dál, vzduchová nádrž by mohla nakonec selhat. The pojistný ventil zajišťuje, že nádrž nikdy nepřekročí svůj jmenovitý tlak při roztržení a chrání dílnu před odletujícími úlomky a tlakovými vlnami.

Závěr o všudypřítomnosti bezpečnostních ventilů

I když si jich nemusíme všimnout, pojistný ventil je tichým strážcem napříč stovkami aplikací. Ať už jde o zabránění explozi páry v elektrárně za miliardy dolarů nebo o udržení stabilního malého domácího ohřívače vody, jeho účel je vždy stejný: poskytnout okamžitou mechanickou reakci na tlakovou krizi, když selžou všechny ostatní elektronické ovládací prvky.
