Co je D-4 v pojistném ventilu?

Co znamená D-4 v a Bezpečnostní ventil — Přímá odpověď

V souvislosti s pojistným ventilem, D-4 odkazuje na specifické označení otvoru definované normami ASME (American Society of Mechanical Engineers). , zejména podle ASME sekce I a sekce VIII a dále přijaté standardem API 526. Písmeno „D“ označuje velikostní kategorii otvoru, zatímco přípona „-4“ – používaná v určitých konvencích pojmenování podle výrobce nebo odkazovaných na API – může označovat variaci nebo podtyp v rámci této třídy clony, někdy odrážející průměr vrtání sedla nebo průměr vrtání sedla, párování velikosti vstupu specifické pro modelový pár nebo variantu D v rámci výrobce.

Standardní otvor D v API 526 má a efektivní průtoková plocha 0,110 čtverečních palců (71 mm²) . Nachází se mezi menším otvorem C (0,071 in²) a větším otvorem E (0,196 in²), což z něj činí jednu z nejčastěji specifikovaných velikostí otvoru pro aplikace se středním průtokem v petrochemickém a zpracovatelském průmyslu. Když výrobce k tomuto označení připojí „-4“, obvykle to označuje konkrétní velikost vstupní příruby nebo variantu tlakové třídy – například těleso s otvorem D s 1palcovým vstupem a 2palcovým výstupem (konfigurace 1×2) dimenzované pro konkrétní tlakovou třídu ASME.

Pochopení tohoto označení je zásadní při výběru, nákupu nebo výměně přetlakového ventilu (PRV) nebo bezpečnostního pojistného ventilu (SRV), protože nesprávná velikost otvoru přímo ovlivňuje schopnost ventilu uvolnit tlak dostatečně rychle, aby chránil zařízení před přetlakovými událostmi.

Vysvětlení systému označení ASME a API

Abyste plně porozuměli tomu, co znamená D-4, musíte porozumět tomu, jak funguje označení clon v průmyslu bezpečnostních ventilů. Standardizační rámec ASME a API přiřazuje písmena abecedy standardizovaným oblastem toku ústí. Tato písmena probíhají od D do T (s některými vynechanými písmeny), z nichž každé představuje postupně větší efektivní průtokovou plochu.

Standard API 526 – s názvem „Přírubové ocelové přetlakové ventily“ – je primárním dokumentem, který upravuje dimenzování hrdla a konfigurace ventilů pro přírubové pojistné ventily používané v ropných rafinériích a souvisejících průmyslových odvětvích. Norma stanoví plochu otvoru, velikosti těla, jmenovité tlaky a požadavky na materiál. Každý hlavní výrobce pojistných ventilů – včetně Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco a Neles – navrhuje své produktové řady podle těchto označení otvorů API 526, aby byla zajištěna zaměnitelnost.

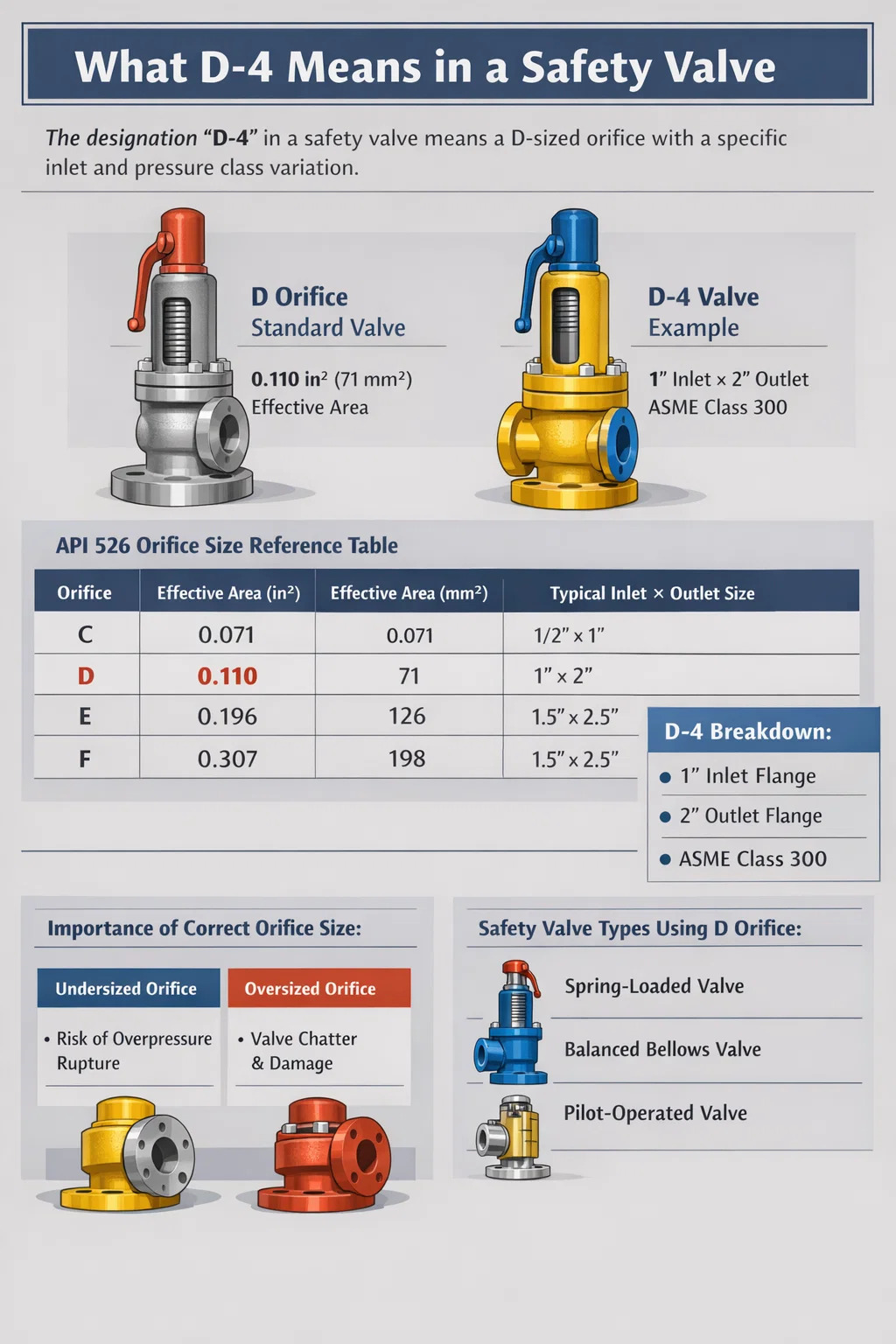

Standardní referenční tabulka velikostí clony API 526

Číselná přípona (například "-4"), která někdy následuje za písmenem otvoru v katalozích výrobců, nepochází ze samotného API 526. Místo toho odráží kódování specifické pro výrobce pro třídu tlaku, jmenovité hodnoty vstupní/výstupní příruby nebo generaci modelu. Někteří výrobci například používají příponu k označení, že tělo ventilu je určeno pro příruby ASME třídy 300 spíše než třídy 150 – rozdíl, který je nesmírně důležitý při vyšších provozních tlacích. Jiní jej používají k odlišení konvenčního pojistného ventilu od vyváženého vlnovce nebo pilotně ovládané verze v rámci stejné řady clon.

Jak velikost otvoru přímo ovlivňuje výkon pojistného ventilu

Otvor je jedinou komponentou uvnitř pojistného ventilu, která nejvíce definuje výkon. Je to nejužší místo, kterým musí procházet odlehčovací kapalina, a jeho plocha určuje maximální průtok, který může ventil vypustit při daném tlakovém rozdílu. Výběr nesprávného otvoru – ať už je příliš malý nebo zbytečně velký – má vážné provozní a bezpečnostní důsledky.

Poddimenzovaný otvor: Riziko přetlaku

Pokud je otvor příliš malý pro požadovanou vypouštěcí kapacitu, pojistný ventil nemůže vypouštět kapalinu dostatečně rychle, když dojde k přetlakové události. Tlak v systému bude nadále stoupat nad povolený limit akumulace. Podle ASME sekce VIII je maximální povolená akumulace pro jeden přetlakový ventil chránící tlakovou nádobu 10 % nad maximálním povoleným pracovním tlakem (MAWP) u nepožárních případů a 21 % u požárních případů. Pokud otvor ventilu nezvládne požadovaný průtok v tomto akumulačním pásmu, hrozí prasknutí nádoby, které může být katastrofální – uvolnění toxických, hořlavých nebo vysokotlakých kapalin do prostředí.

Příliš velký otvor: chvění a nestabilita

Otvor, který je výrazně větší, než je potřeba, způsobuje jiný, ale stejně závažný problém: klepání. Když se provozní tlak blíží nastavenému tlaku, ale požadovaný průtok je mnohem menší než jmenovitá kapacita ventilu, ventil se krátce otevře, uvolní malé množství tekutiny, ztratí zdvih disku, zaklapne se a okamžitě se znovu cyklicky otevře. Toto rychlé bouchání – někdy se vyskytující desítkykrát za minutu – rychle eroduje sedlo ventilu a kotouč. Chvějící se bezpečnostní ventil může být zničen během několika hodin a po poškození dosedacích ploch bude neustále unikat. Velikost hrdla D je zvláště vhodná, když vypočtená požadovaná odlehčovací kapacita spadá do jejího rozsahu – nejen proto, že se jedná o běžnou velikost.

Vzorec průtokové kapacity pro pojistné ventily

Pro provoz plynů a par se požadovaná plocha otvoru vypočítá pomocí následujícího vzorce ASME/API:

• A = W / (C × K × P₁ × √ (M / T × Z))
• Kde A = požadovaná efektivní výtlačná plocha (v²)
• W = požadovaná odlehčovací kapacita (lb/h)
• C = plynová konstanta na základě poměru měrných tepl
• K = vypouštěcí koeficient (typicky 0,975 pro certifikované ventily)
• P₁ = snížení tlaku v psia (nastavený tlak × 1,1 14,7 pro 10% akumulaci)
• M = molekulová hmotnost plynu, T = absolutní teplota (°R), Z = faktor stlačitelnosti

Jakmile je vypočtena požadovaná plocha, technik vybere další standardní velikost otvoru API, která je stejná nebo větší než vypočítaná plocha. Pokud výpočet poskytne požadovanou plochu 0,095 in², správným výběrem by byl otvor D (0,110 in²). Pokud výpočet dává 0,115 in², je clona D nedostatečná a je třeba zvolit clonu E (0,196 in²).

Typy pojistných ventilů, které používají otvor D

Označení D clony platí pro více typů pojistných ventilů, z nichž každý je navržen pro jiné provozní podmínky. Pochopení, který typ ventilu je vhodný pro vaši aplikaci, je stejně důležité jako výběr správné velikosti otvoru.

Konvenční pružinové pojistné ventily

Nejrozšířenější konstrukce, tyto ventily se spoléhají na pružinu, která drží disk proti sedlu, dokud tlak systému nedonutí disk otevřít. Konvenční pojistný ventil s ústím je běžně specifikován pro parní provoz v kotlích, systémech stlačeného vzduchu a zařízení na zpracování plynu s relativně stabilním protitlakem (pod 10 % nastaveného tlaku). Síla pružiny je kalibrována na nastavený tlak; jakmile vstupní tlak dosáhne nastavené hodnoty, kotouč se zvedne a tekutina protéká otvorem D otvoru. Emerson Crosby Series 900 a Farris 2600 Series jsou dobře známé příklady vyráběné s konfigurací otvorů D.

Vyvážené vlnovcové pojistné ventily

Tyto ventily obsahují vlnovcovou sestavu, která izoluje pružinu od výstupní strany, takže nastavený tlak je nezávislý na protitlaku. Vlnovcový ventil s vyváženým otvorem je vhodný, když superponovaný nebo nahromaděný protitlak překračuje 10 % nastaveného tlaku – například u flérových sběračů, kde více ventilů ústí do společného sběrače. Bez měchu by proměnný protitlak způsobil posun nastavené hodnoty, což by potenciálně bránilo otevření ventilu při správném tlaku nebo by způsobilo jeho předčasné otevření.

Pilotně ovládané přetlakové ventily

Pilotně ovládané ventily používají malý pilotní ventil ke snímání tlaku v systému a ovládání většího hlavního ventilu. Mohou pracovat až do 98 % nastaveného tlaku bez úniků – ve srovnání se zhruba 90–92 % u pružinových ventilů – což je činí ideálními pro systémy, které fungují blízko svým konstrukčním limitům. Velikost otvoru D je u ventilů s pilotním provozem méně obvyklá, protože tyto konstrukce jsou obecně upřednostňovány pro aplikace s větším průtokem, ale jsou k dispozici pro aplikace vyžadující těsné uzavření kombinované s přesnou regulací tlaku v menších proudech.

D Aplikace pojistného ventilu s clonou v průmyslu

Otvor D je jedním z nejmenších otvorů bezpečnostního ventilu s přírubou v normě API 526, což ho umísťuje do specifických aplikací, kde jsou požadavky na průtok mírné, ale spolehlivost a soulad s předpisy jsou nesporné.

• Parní bubny kotle: Kotle s malým balením produkující páru o tlacích mezi 15 a 250 psig často používají pojistné ventily D s otvorem. Při těchto tlacích a typických kapacitách kotlů 2 000–10 000 lb/h páry poskytuje otvor D odpovídající odlehčovací kapacitu bez překročení specifikace.
• Výměníky tepla: Trubkové výměníky tepla v chemických závodech často vyžadují tepelnou odlehčovací ochranu. Otvor D se dobře hodí pro scénáře tepelného odlehčení kapaliny, kde je požadovaný průtok malý, ale certifikovaný přírubový ventil je nezbytný pro shodu s normou ASME, oddíl VIII.
• Systémy stlačeného vzduchu: Přijímače vzduchových kompresorů a rozvodné sběrače v průmyslových zařízeních s provozními tlaky od 100 do 300 psig běžně specifikují pojistné ventily D s otvorem kvůli středním požadavkům na průtok vzhledem k objemu nádoby.
• Zařízení na zpracování plynu: Separátory, pračky a bleskové bubny v těžebních a plynových provozech mohou vyžadovat přetlakové ventily s otvorem, když průtok plynu za podmínek odlehčení spadá do rozsahu kapacity 0,110 in².
• Farmaceutické nádoby a nádoby na zpracování potravin: Malé reaktory a skladovací nádoby v těchto průmyslových odvětvích často pracují za přísných hygienických požadavků v kombinaci s mírnými tlakovými limity, což z otvoru D činí vhodnou volbu přírubového pojistného ventilu.

Interpretace D-4 v bezpečnostních ventilech specifické pro výrobce

Zatímco API 526 standardizuje písmeno otvoru, číselná přípona se liší podle výrobce. Zde je návod, jak několik hlavních výrobců bezpečnostních ventilů používá číselnou příponu vedle označení otvoru D:

Crosby (Emerson)

Řada JOS-E a JBS-E společnosti Crosby používá písmeno otvoru API v řetězci čísla modelu. Ventil objednaný jako konfigurace "1-D-2" specifikuje 1palcový vstup, D otvor a 2palcový výstup. Crosby nepoužívá číselnou příponu za písmenem otvoru stejným způsobem jako D-4; místo toho číselné prvky odkazují na velikosti připojení těla v rámci struktury čísel modelu.

Farris Engineering (Curtiss-Wright)

Farris používá sériové číslo (např. 2600, 2700) kombinované s označením otvoru. Jejich objednací kódy obsahují písmeno clony odděleně od sériové přípony, ale některá dokumentace odkazuje na kombinované kódy, kde číslo následující za písmenem clony označuje pouzdro pružiny nebo skupinu nastavení rozsahu tlaku. V této souvislosti by "D4" mohl odkazovat na ventil s otvorem D konfigurovaný pro konkrétní skupinu pružin s číslem 4.

Leser

Leser, německý výrobce se silným globálním zastoupením, používá písmena ústí API ve svých sériích přírubových ventilů (typ 441, 459, 526), ale strukturuje jejich úplné kódy modelů odlišně. Číslo přípony v jejich systému obvykle odpovídá skupině materiálu tělesa nebo tlakové třídě – například třída 150 oproti přírubám třídy 300. Zápis "D-4" z dokumentace Leser by vyžadoval křížové odkazy na jejich konkrétní katalog produktů, aby se potvrdilo, zda "-4" odkazuje na skupinu materiálů, tlakovou třídu nebo konfiguraci služby.

Spirax Sarco

Spirax Sarco se výrazně zaměřuje na páru a kondenzát. Jejich přírubové pojistné ventily pro parní provoz používají v určitých produktových řadách označení otvorů API s číselnými modifikátory označujícími jmenovité hodnoty tlaku nebo konfigurace obložení. Když si prohlížíte jakoukoli dokumentaci Spirax Sarco s referencí D-4, "-4" s největší pravděpodobností označuje konkrétní rozsah nastaveného rozsahu tlaku v rámci velikosti tělesa otvoru D.

Klíčové je toto: když narazíte na označení jako D-4, vždy si prostudujte technický list konkrétního výrobce nebo průvodce objednáním. Písmeno API standardizuje oblast toku. Číselná přípona je proprietární a u různých výrobců se liší. Objednání pojistného ventilu pouze na základě kódu bez ověření významu specifického výrobcem může vést k obdržení ventilu s nesprávnou tlakovou třídou, materiálem obložení nebo konfigurací pro vaši aplikaci.

Dimenzování pojistného ventilu: Proces výběru clony D krok za krokem

Správné dimenzování pojistného ventilu je formální inženýrský proces, který se řídí kódy ASME a API. Zahrnuje několik po sobě jdoucích kroků a jejich rychlé procházení nebo přeskakování ověřovacích kroků je běžnou příčinou problémů v terénu.

1. Identifikujte scénář úlevy: Určete, který scénář přetlaku řídí – zablokovaný výstup, případ požáru, porucha rozvodné sítě, porucha řídicího ventilu, tepelná roztažnost nebo jiná příčina. Každý scénář vytváří jinou požadovanou míru úlevy.
2. Vypočítejte požadovanou odlehčovací kapacitu: Na základě řídícího scénáře vypočítejte hmotnostní průtok nebo objemový průtok tekutiny, která musí být odlehčena. Pro scénář zablokovaného výstupu na plynovém systému je to typicky maximální vstupní průtok. Pro případ požáru na nádobě naplněné kapalinou se výpočet řídí vzorcem tepelného příkonu API 521 na základě smáčeného povrchu.
3. Určete podmínky úlevy: Identifikujte složení kapaliny, teplotu za podmínek odlehčení, vstupní tlak (nastavený tlak plus příslušná akumulace) a protitlak na výstupu. Tyto parametry vstupují přímo do výpočtu plochy otvoru.
4. Vypočítejte požadovanou plochu otvoru: Použijte vhodný vzorec API/ASME (rovnice pro plyn, páru nebo kapalinu se liší). To vám dává minimální požadovanou efektivní průtokovou plochu ve čtverečních palcích nebo mm².
5. Vyberte další větší standardní otvor: Porovnejte vypočítanou požadovanou plochu s tabulkou trysek API 526 a vyberte další dostupnou velikost, která přesahuje požadavek. Pokud je vypočtená plocha 0,095 in², je vybrána clona D (0,110 in²). Pokud je 0,112 in², přejděte nahoru k otvoru E (0,196 in²).
6. Ověřte kompatibilitu protitlaku: Potvrďte, že zvolený typ ventilu (konvenční, vyvážený vlnovec nebo pilotně ovládaný) je vhodný pro očekávanou úroveň protitlaku.
7. Zadejte úplnou konfiguraci ventilu: Určete jmenovité hodnoty vstupní a výstupní příruby (třída ASME 150, 300, 600 atd.), materiál těla a obložení (uhlíková ocel, nerezová ocel, slitina), styl uzávěru (otevřený nebo uzavřený) a jakékoli speciální požadavky, jako jsou měkká sedadla nebo zkušební roubíky.

Časté chyby při specifikaci pojistného ventilu s clonou D

I zkušení inženýři dělají chyby při specifikaci pojistného ventilu. Následující chyby se opakovaně objevují v průmyslových inspekcích a po nehodách, které zahrnují clonu D a další standardní bezpečnostní ventily s clonou.

• Použití jmenovité kapacity místo požadované kapacity: Technické listy pojistného ventilu uvádějí skutečný jmenovitý průtok ventilem za specifikovaných podmínek. Inženýři někdy přiřazují toto číslo spíše normálnímu provoznímu průtoku systému než požadovanému odlehčovacímu průtoku za podmínek přetlaku. Scénář odlehčení – nikoli normální provozní podmínky – pohání požadovanou kapacitu.
• Ignorování protitlaku: Instalace běžného pojistného ventilu D s pružinou na sběrač, kde se protitlak pohybuje mezi 15 % a 40 % nastaveného tlaku, způsobí významný posun nastaveného tlaku. V aplikacích s vysokým protitlakem musí být použity vyvážené vlnovce nebo pilotně ovládané ventily.
• Matoucí oblast otvoru s průměrem otvoru: Označení "D" se vztahuje na efektivní výpustnou plochu, která odpovídá koeficientu výtoku (Kd). Skutečný fyzický průměr otvoru je větší než ekvivalentní plocha vypočítaná z efektivní plochy. Ve výpočtech dimenzování nenahrazujte efektivní plochu měřením fyzického vrtání.
• Výměna za jiného výrobce bez ověření ekvivalence: Clona D od výrobce A a clona D od výrobce B mají stejnou efektivní průtokovou plochu (0,110 in²), ale jejich fyzické rozměry, rozsahy pružin, materiálové možnosti a číselné přípony modelu se mohou lišit. Před křížovým odkazem na čísla dílů vždy ověřte u výrobce.
• Nastavení tlaku příliš blízko provoznímu tlaku: Pojistné ventily by měly být obvykle nastaveny minimálně 10 % nad normální provozní tlak aby se zabránilo vaření a poškození sedadla. Clonový ventil nastavený na 100 psig u systému, který běžně pracuje při 97 psig, bude trpět zrychleným opotřebením sedla a po odlehčení nemusí selhat.

Požadavky na údržbu a testování pro pojistné ventily s clonou D

Správně dimenzovaný a nainstalovaný pojistný ventil D s clonou stále vyžaduje pravidelnou údržbu a testování, aby zůstal funkční a odpovídal předpisům. Jurisdikční požadavky na intervaly testování pojistných ventilů se liší, ale většina regulačních rámců a osvědčených průmyslových postupů je v souladu s následujícími pokyny.

Testovací intervaly

Národní rada inspektorů kotlů a tlakových nádob (NB-23) a většina státních jurisdikcí ve Spojených státech vyžadují, aby bezpečnostní ventily na kotlích byly testovány alespoň jednou ročně. U tlakových nádob podle ASME sekce VIII se intervaly testování často řídí programem kontroly na základě rizika (RBI) vlastníka, který může specifikovat intervaly 2–5 let v závislosti na náročnosti provozu a historii ventilu. API 576 — „Inspection of Pressure-Reliving Devices“ — poskytuje podrobné pokyny k intervalům inspekcí, zkušebním metodám a akceptačním kritériím pro přetlakové ventily včetně konfigurací otvorů D.

Bench testování vs. testování na místě

Pojistné ventily lze testovat na místě pomocí zkušební zdvihací páky (je-li k dispozici a kde je tlak v systému dostatečný) nebo na zkušební stolici po vyřazení z provozu. Testování na zkušebním stavu je komplexnější a vyžaduje se, když musí být ventil po opravě znovu certifikován nebo když testování na místě nemůže přesně ověřit nastavený tlak. Během testování na stolici je pojistný ventil s otvorem D vystaven zvyšujícímu se vstupnímu tlaku, dokud se neotevře; je ověřen nastavený tlak a ventil je po opětovném usazení zkontrolován na těsnost sedla.

Běžné problémy s údržbou

• Netěsnost sedadla: Nejčastější problém zjištěný při kontrole. Způsobeno kontaminací procesu na sedle, poškozením chvěním nebo korozí. Otvor D, který je malým ventilem, je zvláště citlivý na částice, které blokují sedlo.
• Jarní únava nebo koroze: Pružiny časem ztrácejí napětí, zejména při vysokých teplotách nebo korozivním provozu. Unavená pružina způsobí, že nastavený tlak se posune dolů.
• Zablokování vstupu: Hromadění nečistot na vstupu omezuje průtok otvorem D a může bránit ventilu v dosažení plného zdvihu. Pokud jsou vstupní síta používána, musí se pravidelně čistit.
• Nárůst výstupního protitlaku: Částečně ucpané výtlačné potrubí zvyšuje protitlak a ovlivňuje nastavený tlak a odlehčovací kapacitu u běžných (nevyvážených) pojistných ventilů.

Regulační standardy pro bezpečnostní ventily s označením D clony

Pojistné ventily – včetně ventilů s označením clony D a D-4 – musí vyhovovat vrstvenému souboru kódů a norem. Pochopení toho, které normy platí pro vaši konkrétní instalaci, je nezbytné pro soulad s právními předpisy a bezpečný provoz.

• ASME sekce I: Pokrývá energetické kotle. Pojistné ventily na kotlích musí být certifikovány podle ASME a označeny symbolem kódu „V“, což znamená, že prošly certifikací kapacity v uznávané zkušební laboratoři.
• ASME sekce VIII: Kryje tlakové nádoby. Přetlakové ventily musí být opatřeny razítkem "UV" pro přetlakové ventily nebo "UD" razítkem pro průtržné kotouče. Otvor D se běžně používá v aplikacích podle sekce VIII.
• API Standard 526: Stanovuje rozměrové a materiálové normy pro přírubové ocelové přetlakové ventily používané v ropném a chemickém průmyslu. Definuje účinnou plochu D otvoru jako 0,110 in².
• API Standard 520 (část I a II): Poskytuje pokyny pro dimenzování, výběr a instalaci zařízení pro uvolnění tlaku. Část I pokrývá návrh a dimenzování; Část II pokrývá požadavky na instalaci včetně návrhu vstupního a výstupního potrubí, aby se zabránilo vibracím a nadměrnému zpětnému tlaku.
• API Standard 521: Zahrnuje systémy uvolňující a odtlakové systémy, včetně konstrukce systému lemu a ventilace. Povinná četba při návrhu vypouštěcího systému pro pojistné ventily.
• PED (směrnice o tlakových zařízeních) 2014/68/EU: Evropský ekvivalentní rámec upravující přetlaková zařízení, včetně pojistných ventilů používaných v členských státech EU.
• Inspekční kód národní rady (NBIC / NB-23): Upravuje instalaci, kontrolu a opravy zařízení pro odlehčení tlaku v jurisdikcích, které jej přijaly, především ve Spojených státech a Kanadě.
