Jak často je třeba bezpečnostní ventily testovat?

Přímá odpověď: Jak často je třeba bezpečnostní ventily testovat

Pro většinu průmyslových a komerčních aplikací, pojistné ventily by měly být testovány alespoň jednou za 12 měsíců . Není to však univerzální pravidlo. Skutečná požadovaná frekvence závisí na odvětví, provozním prostředí, platných regulačních předpisech a konkrétním typu používaného pojistného ventilu. Ve vysoce rizikových nebo vysoce cyklistických prostředích mohou být testovací intervaly krátké, a to každé tři až šest měsíců. V systémech s nižším rizikem a dobře monitorovanými systémy povolují některé regulační rámce intervaly až pěti let – ale pouze v případě, že jsou podpořeny zdokumentovaným hodnocením rizik a historickými údaji o výkonnosti.

Krátká odpověď je tato: pokud si nejste jisti, použijte výchozí roční testování. Tento interval splňuje požadavky většiny hlavních norem, včetně ASME, API a mnoha národních bezpečnostních předpisů. Ale abyste skutečně ochránili své zařízení, svůj personál a své právní postavení, musíte porozumět úplnému obrazu toho, co řídí frekvenci testování – a co se stane, když ventily nejsou testovány podle plánu.

Proč? Bezpečnostní ventil Frekvence testování není univerzální

Pojistné ventily jsou zařízení pro uvolnění tlaku určená k ochraně systémů před přetlakem – stavem, který může způsobit katastrofické selhání zařízení, požáry, výbuchy nebo úniky toxických látek. Protože následky selhání jsou tak závažné, je testování pojistných ventilů přísně regulováno. Konkrétní intervaly jsou však utvářeny mnoha překrývajícími se faktory.

Provozní prostředí a typ média

Pojistný ventil manipulující s čistou párou v dobře řízené kotelně se opotřebovává mnohem méně než ventil ovládající korozivní chemikálie, plyny obsahující částice nebo viskózní kapaliny. Když je procesní médium agresivní nebo znečištěné, ventily hromadí usazeniny, trpí korozí nebo dochází k úniku sedla mnohem rychleji. Za těchto podmínek není testování každých šest měsíců – nebo dokonce čtvrtletní – nadměrné. Je to prozíravá inženýrská praxe.

Cykly tlaku a teploty v systému

Ventily, které podstupují časté tlakové cykly – otevírají se a znovu usazují několikrát za rok – se opotřebovávají na svých těsnicích plochách rychleji než ventily, které se aktivují jen zřídka. Tepelné cyklování také způsobuje únavu pružin a materiálů těla. Vysokocyklové ventily ve zpracovatelském průmyslu, jako je petrochemický průmysl nebo výroba energie, často vyžadují častější kontrolu, než je předepsané minimum.

Regulační jurisdikce a příslušné kodexy

Různé země, státy a průmyslová odvětví fungují v různých regulačních rámcích. Co splňuje standard řízení bezpečnosti procesu OSHA se může lišit od požadavků podle směrnice EU o tlakových zařízeních (PED), britských předpisů PSSR 2000 nebo místních předpisů pro kontrolu kotlů. Vždy si ověřte, která norma platí pro vaše konkrétní zařízení a umístění.

Testovací intervaly podle odvětví a standardu

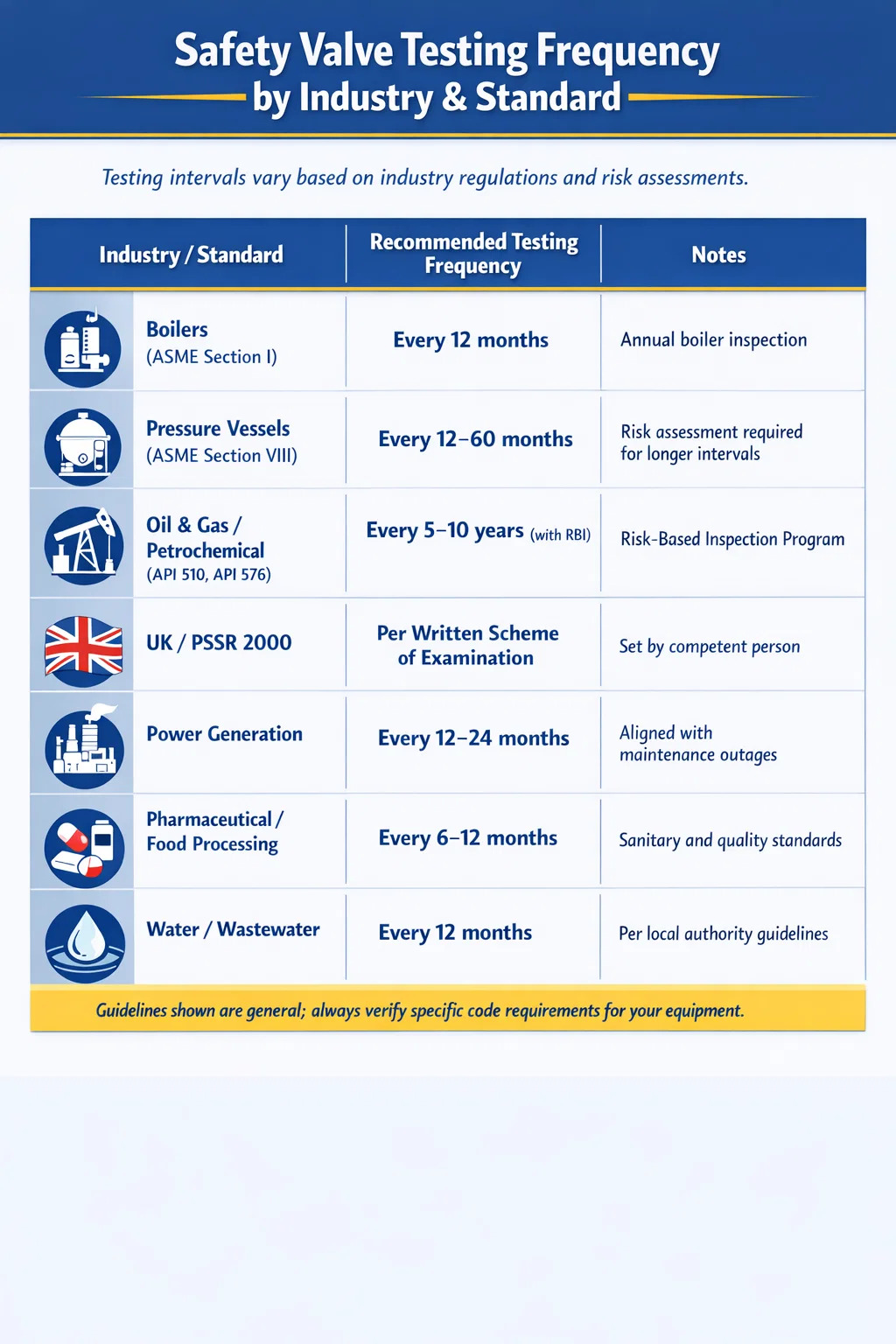

Níže uvedená tabulka shrnuje společné požadavky na četnost testování v hlavních průmyslových odvětvích a regulačních rámcích. Toto jsou obecné pokyny – vždy se řiďte konkrétním vydáním normy, která se vztahuje na vaše zařízení.

Všimněte si, že sektor ropy a zemního plynu – kde je široce používána metodika Risk-Based Inspection (RBI) – může legálně prodloužit testovací intervaly na pět nebo dokonce deset let. To není nedbalost. Jedná se o strukturovaný přístup založený na datech, který využívá analýzu poruchových režimů, historické záznamy o výkonu ventilů a monitorování v reálném čase k ospravedlnění prodloužených intervalů při zachování nebo zlepšení celkových výsledků bezpečnosti.

Co ve skutečnosti říkají standardy ASME a API o frekvenci testování

Dva z nejrozšířenějších směrnic pro testování pojistných ventilů jsou ASME (American Society of Mechanical Engineers) a API (American Petroleum Institute). Detailní pochopení jejich požadavků pomáhá ujasnit si, co je skutečně požadováno a co je jednoduše osvědčený postup.

ASME kód kotle a tlakové nádoby

ASME BPVC sekce I (Power Boilers) a sekce VIII (Tlakové nádoby) se týkají bezpečnostních pojistných ventilů. U elektrických kotlů zákon vyžaduje, aby byly bezpečnostní ventily testovány alespoň jednou ročně v rámci procesu kontroly kotle. U tlakových nádob podle oddílu VIII norma méně předepisuje intervaly a místo toho nařizuje uživatelům, aby se řídili doporučeními autorizované inspekční agentury (AIA) a výrobcem ventilu.

ASME také publikuje standardy prostřednictvím své řady PTC (Performance Test Codes) a NB (National Board) poskytuje pokyny prostřednictvím NB-23 (National Board Inspection Code), který pokrývá kontrolu a testování zařízení pro odlehčení tlaku. NB-23 doporučuje u většiny tlakových nádob zkušební intervaly ne delší než pět let , s kratšími intervaly pro náročnější služby.

API 576 – Inspekce tlakových odlehčovacích zařízení

API 576 je primární standard pro kontrolní postupy přetlakových ventilů v ropném a petrochemickém průmyslu. Poskytuje podrobné pokyny k intervalům prohlídek na základě náročnosti servisu. Norma kategorizuje služby na čisté, střední a těžké, s doporučenými intervaly v rozmezí od 10 let pro čisté, nekorozivní služby až po 2 roky nebo méně pro závažné nebo znečištěné služby.

API 576 také výslovně schvaluje používání programů RBI. V rámci správně implementovaného programu RBI v souladu s API 580 a API 581 lze interval kontroly pojistného ventilu prodloužit nad rámec standardních doporučení – ale pouze v případě, že je podpořen zdokumentovanou analýzou rizik, zkontrolovanou a schválenou kvalifikovaným inspektorem nebo technikem.

API 510 – Kód pro kontrolu tlakových nádob

API 510 upravuje průběžnou kontrolu tlakových nádob v provozu a odkazuje na API 576 pro kontrolu zařízení pro odlehčení tlaku. Zdůrazňuje, že provozovatelé musí vést záznamy o všech zkouškách ventilů a že intervaly musí být obhájitelné na základě provozní historie a servisních podmínek zařízení.

Tři hlavní typy testů pojistných ventilů a kdy se každý používá

Ne všechny testy pojistného ventilu jsou stejné. Existují tři primární kategorie testování a každá slouží jinému účelu v rámci programu údržby.

Testování in-situ (na místě).

Testování na místě se provádí, zatímco ventil zůstává nainstalovaný v systému. Nejběžnější metodou je ruční test zdvihu, kdy se krátce stiskne testovací páka ventilu, aby se ověřilo, že se disk volně zvedá a ventil se může otevřít. Tento typ testu je rychlý, levný a lze jej provést bez přepnutí systému do režimu offline. Potvrzuje však pouze to, že se ventil může otevřít — neověřuje nastavený tlak (tlak, při kterém se ventil otevírá) ani dosedací tlak.

Manuální zkoušky zdvihu jsou vhodné jako kontrola mezi intervaly, ale neměly by nahrazovat úplné zkoušky na zkušebním zařízení. Mnoho kódů kotlů a požadavků na pojištění specifikuje ruční testování výtahu každé tři až šest měsíců navíc k ročnímu úplnému testování.

Bench testování (testování v obchodě)

Testování na zkušebním stavu zahrnuje vyřazení pojistného ventilu z provozu a jeho testování na vyhrazeném zkušebním stojanu pomocí kalibrovaného zařízení. Toto je zlatý standard pro ověřování bezpečnostních ventilů. Správný test na zkušební stolici potvrdí nastavený tlak, odkalování (pokles tlaku před opětovným usazením ventilu) a těsnost sedla po opětovném usazení. Jakýkoli ventil, který se neotevře v rozmezí ±3 % svého vyraženého nastaveného tlaku – tolerance specifikovaná většinou norem – musí být seřízen nebo vyměněn.

Testování na zkušební stolici také umožňuje důkladnou vnitřní kontrolu: zkoumání disku, sedla, vodítka, pružiny a těla na korozi, erozi, praskliny nebo znečištění. Ventil, který projde zkouškou zdvihu, ale má zkorodovanou pružinu nebo erodované sedlo, může stále selhat za skutečných podmínek přetlaku — riziko, že úlovky na zkušební stolici a zkoušky na místě nikoli.

Online testování s přenosným testovacím zařízením

Rostoucí počet zařízení používá přenosné systémy pro testování ventilů – zařízení, která aplikují řízenou sílu na vřeteno ventilu k simulaci zvedací síly tlaku v systému, což umožňuje ověření nastaveného tlaku, aniž by se ventil skutečně natlakoval na jeho nastavenou hodnotu. Tyto systémy, jako jsou systémy využívající online testovací metodu TREVITEST nebo Furmanite, jsou zvláště cenné pro systémy, které nelze kvůli údržbě odpojit.

On-line testování je stále více přijímáno regulačními orgány, pokud je prováděno podle ověřených postupů. Obzvláště běžné je v průmyslových odvětvích s nepřetržitým zpracováním, jako jsou chemické závody a rafinerie, kde odstávky systému nejsou časté a drahé. Online testování má však stále svá omezení: nemůže posoudit vnitřní stav, těsnost sedla nebo tlak na opětovné sezení se stejnou jistotou jako testování na stolici.

Faktory, které mohou zkrátit nebo prodloužit váš testovací interval

To, zda by měl být interval testování kratší nebo delší než výchozí, závisí na kombinaci technických a provozních faktorů. Zde je praktický rozpis nejdůležitějších úvah.

Faktory, které obvykle zkracují testovací intervaly

• Procesní médium, které je korozivní, kyselé, zásadité nebo obsahuje pevné částice
• Vysokoteplotní provoz (nad 300 °C / 572 °F), který urychluje uvolnění pružin a opotřebení sedadla
• Historie častého ovládání ventilu – ventil, který se za poslední rok otevřel třikrát nebo vícekrát, vyžaduje větší pozornost
• Předchozí selhání testu: každý ventil, který při posledním testu neprošel, by měl být zařazen do častějšího plánu
• Ventily chránící životně důležité systémy (obydlené budovy, nemocnice, školy)
• Regulační mandáty od pojistitelů nebo místních úřadů, které ukládají kratší intervaly, než je základní standard
• Stáří zařízení: ventily starší 10–15 let se obvykle rychleji odchylují od nastaveného tlaku

Faktory, které mohou podporovat prodloužené testovací intervaly

• Čistá, nekorozivní procesní média (jako suchá pára, dusík nebo přístrojový vzduch)
• Nízkoteplotní a nízkotlaký provozní prostor v rámci konstrukční obálky ventilu
• Konzistentní, zdokumentovaná historie úspěšných testů bez úprav v několika cyklech
• Nepřetržité online monitorování (tlakové převodníky, monitorování akustických emisí), které poskytuje údaje o výkonu v reálném čase
• Formálně implementovaný a třetí stranou ověřený program Risk-Based Inspection (RBI).
• Ventily kvalitní konstrukce od renomovaných výrobců s ověřenými dlouhodobými výkonnostními údaji

Je třeba zdůraznit, že prodloužení intervalu vždy vyžaduje zdokumentované zdůvodnění. Inspektor nebo správce zařízení, který prodlouží interval testování pojistného ventilu bez zdokumentovaných důkazů na podporu tohoto rozhodnutí, vytváří značnou odpovědnost – jak pro zařízení, tak pro ně osobně.

Co se stane, když bezpečnostní ventily nejsou testovány podle plánu

Důsledky vynechání nebo zpoždění testů bezpečnostních ventilů sahají od regulačních sankcí až po katastrofické nehody. Pochopení těchto výsledků posílí, proč nejsou plány testování volitelné.

Drift ventilu a odchylka nastaveného tlaku

V průběhu času pružiny ztrácejí napětí v důsledku tepelného cyklování a únavy. Pojistný ventil, který byl správně nastaven na otevření při 150 psi při instalaci, se může posunout a otevřít při 130 psi (způsobuje zbytečné procesní ztráty) nebo 170 psi (umožňuje nebezpečný přetlak před uvolněním). Zjistily to studie populace průmyslových pojistných ventilů mezi 10% a 30% netestovaných ventilů bylo zjištěno mimo jejich přijatelnou toleranci nastaveného tlaku při konečném testování — značná míra selhání u zařízení kritického z hlediska bezpečnosti.

Netěsnost sedadla a vařit

Ventil, jehož sedlo bylo poškozeno korozí, erozí nebo nesprávným opětovným usazením, může nepřetržitě unikat pod nastavený tlak – stav nazývaný „vaření“. I když samo vaření není vždy bezprostředně nebezpečné, představuje ztrátu procesního média, emise do životního prostředí (obzvláště důležité pro plynové nebo parní rozvody) a včasné varování, že byl narušen kontakt mezi kotoučem a sedlem ventilu. Neléčený ventil může dojít k úplnému selhání.

Stuck-Open nebo Stuck-Closed Valves

Ventil, který nebyl testován nebo provozován po delší dobu, může vyvinout korozní vazbu mezi kotoučem a sedlem (zaseknutý zavřený) nebo mezi vedením a tělem (zaseknutý otevřený). Zaseknutý ventil neposkytuje žádnou ochranu proti přetlaku. Zaseknutý otevřený ventil způsobuje trvalou ztrátu produktu a potenciálně nebezpečné provozní podmínky. Oba scénáře jsou přímým výsledkem nedostatečného testování a údržby.

Regulační a pojistné důsledky

Zařízení, u kterých bylo zjištěno, že pracují s opožděnými testy bezpečnostních ventilů, čelí potenciálnímu vynucovacímu opatření ze strany regulačních orgánů, jako je OSHA (v rámci svého standardu PSM pro vysoce nebezpečné chemikálie), státní orgány pro kontrolu kotlů nebo Národní rada. Důsledky mohou zahrnovat povinné příkazy k odstavení, pokuty a v případě incidentu potenciální trestní odpovědnost za správu zařízení. Pojistné smlouvy pro průmyslová zařízení také obvykle vyžadují prokázání aktuálních záznamů o zkouškách pojistného ventilu – neplatný zkušební plán může zrušit krytí přesně v okamžiku, kdy je nejvíce potřeba.

Vytvoření programu testování a údržby pojistných ventilů

Testovací interval má smysl pouze tehdy, je-li začleněn do širšího programu. Robustní program údržby pojistného ventilu zahrnuje následující prvky.

Kompletní registr ventilů

Každý pojistný ventil ve vašem zařízení by měl být katalogizován v registru ventilů, který obsahuje: číslo štítku, umístění, servis, velikost vstupu a výstupu, nastavený tlak, konstrukční kód, výrobce, model, datum posledního testu, příští naplánovaný test a historii výsledků testů. Bez úplného registru není možné zjistit, které ventily mají být testovány a které byly přehlédnuty.

Kvalifikovaný personál pro kontrolu a testování

Testování pojistného ventilu musí být prováděno kvalifikovaným personálem nebo pod jeho dohledem. V mnoha jurisdikcích to znamená inspektora s certifikací National Board nebo Authorized Inspection Agency. Použití nekvalifikovaných techniků k testování pojistných ventilů je nejen riskantní – může to způsobit, že výsledky testů budou právně neplatné pro regulační účely.

Kalibrované testovací zařízení

Bench test stands must use calibrated pressure gauges traceable to national standards (such as NIST in the United States). Záznamy o kalibraci zkušebního zařízení by měly být uchovávány spolu se záznamy o zkouškách ventilů. Přesný test s použitím nekalibrovaného měřidla není přesným testem – a neobstojí regulační kontrolou.

Detailed Test Records and Disposition Documentation

Každý test musí být zdokumentován s datem, identitou testeru, aktuálním nastaveným tlakem, nastaveným tlakem jak vlevo (po jakékoli úpravě), použitým testovacím zařízením a dispozicí (vrácení do provozu, opravené nebo vyměněné). These records form the historical database that justifies future interval decisions and demonstrates regulatory compliance. Records should be retained for the life of the equipment nejen pro nejnovější testovací cyklus.

Strategie náhradních ventilů

For critical applications, many facilities maintain a pool of pre-tested spare valves. Když je ventil odstraněn za účelem testování na stolici, je okamžitě nainstalován předem testovaný náhradní díl, čímž se eliminuje jakákoli doba, kdy chráněný systém funguje bez funkčního odlehčovacího zařízení. This practice is particularly valuable in continuous operations where even brief unprotected intervals represent significant risk.

Risk-Based Inspection: A Smarter Approach to Testing Intervals

Risk-Based Inspection (RBI) je metodologie, která využívá kvantitativní nebo kvalitativní analýzu rizik pro stanovení priorit a plánování kontrolních činností. Namísto použití pevného intervalu na všechny ventily rovnoměrně – bez ohledu na jejich stav, servis nebo kritičnost – přiděluje RBI kontrolní zdroje tam, kde je riziko selhání nejvyšší.

V rámci RBI by bezpečnostní ventil v čistém nízkotlakém provozu s bezchybnou 15letou historií testů mohl být naplánován na testování každých pět let. Meanwhile, a valve in corrosive, high-pressure service with a history of seat leakage might be placed on a six-month interval. Celková pracovní zátěž inspekcí může být podobná – ale rizikový profil zařízení se podstatně zlepšil, protože zdroje jsou směrovány tam, kde na nich nejvíce záleží.

API 580 and API 581 provide the primary framework for RBI in the oil, gas, and chemical industries. Implementace vyhovujícího programu RBI obvykle vyžaduje: systematické hodnocení rizik všech zařízení obsahujících tlak, analýzu pravděpodobnosti poruchy na základě degradačních mechanismů, analýzu důsledků poruchy na základě potenciálu nebezpečí obsažené kapaliny a průběžnou kontrolu a aktualizaci skóre rizik, jakmile budou k dispozici nová kontrolní data.

RBI is not a way to reduce safety — it's a way to maintain or improve safety while using inspection resources more effectively. Zařízení, která správně implementovala RBI, často hlásí méně neočekávaných selhání ventilů a lepší celkovou integritu tlakového systému než ta, která se spoléhají pouze na programy s pevnými intervaly.

Běžné chyby v programech testování pojistných ventilů

I dobře míněné programy údržby spadají do předvídatelných pastí. These are the most common mistakes that undermine the effectiveness of safety valve testing schedules.

• Treating a manual lift test as a substitute for bench testing. Test zdvihu vám řekne, že se ventil může otevřít. It tells you nothing about set pressure accuracy, internal condition, or reseating behavior.
• Selhání aktualizace testovacích intervalů po změnách procesu. If your system pressure, temperature, or media has changed since the last interval review, your testing schedule may no longer be appropriate.
• Ignorování ventilů, které se nikdy neaktivovaly. Ventil, který se nikdy neotevřel, nemusí být nutně spolehlivý – může se zaseknout zavřený kvůli korozi nebo znečištění. Long-dormant valves often need more scrutiny, not less.
• Použití stejného intervalu pro všechny ventily bez ohledu na servis. Applying a blanket 12-month schedule to every valve in a diverse facility ignores real differences in risk and criticality.
• Špatná správa záznamů. Ztráta nebo selhání zdokumentování záznamů testů eliminuje historický základ pro rozhodování o intervalech a vytváří regulační riziko.
• Zpoždění testování kvůli výrobnímu tlaku. Provozní pohodlí by nikdy nemělo převážit nad plány testování bezpečnostních ventilů. Odklady musí být formálně zhodnoceny a zdokumentovány, nikoli jednoduše přehlíženy.

Praktický kontrolní seznam pro revizi plánu testování pojistného ventilu

Pokud revidujete nebo zavádíte program testování pojistných ventilů, projděte si tento kontrolní seznam, abyste zajistili, že vaše intervaly a postupy jsou obhajitelné a účinné.

1. Identifikujte všechny pojistné ventily ve vašem zařízení a ověřte, zda je každý zahrnut ve vašem systému řízení údržby.
2. Ověřte, která regulační norma nebo kód platí pro každý ventil na základě jeho služby, umístění a konstrukční klasifikace.
3. Zkontrolujte procesní podmínky (médium, tlak, teplotu) pro každý ventil a posuďte, zda je aktuální interval vhodný pro danou náročnost údržby.
4. Zkontrolujte historické záznamy o zkouškách pro každý ventil – jakýkoli ventil s historií posunu, selhání nebo seřízení potřebuje do budoucna kratší interval.
5. Ověřte, že pracovníci provádějící testy mají příslušnou kvalifikaci a že testovací zařízení je v rámci svého kalibračního okna.
6. Ujistěte se, že záznamy o testech jsou úplné, bezpečně uložené a přístupné pro regulační kontrolu.
7. Identifikujte všechny ventily, jejichž termín zkoušky již prošel, a vytvořte plán nápravných opatření s dokumentovaným posouzením rizik pro jakékoli odklady.
8. Pokud vaše zařízení funguje v rámci programu RBI, ověřte, že intervaly bezpečnostních ventilů byly začleněny do hodnocení RBI a že intervaly jsou revidovány, kdykoli se podmínky procesu nebo stav zařízení výrazně změní.
9. Požádejte svého pojistitele a/nebo autorizovanou inspekční agenturu, abyste potvrdili, že váš testovací program splňuje jejich požadavky – nejen minimální regulační limit.
