Jak zjistit, zda je váš pojistný ventil špatný?

Krátká odpověď: Klíčové signály, že váš pojistný ventil selhal

Pojistný ventil je špatný, když trvale prosakuje, neotevře se pod nadměrným tlakem, otevírá se pod nastaveným tlakovým bodem nebo vykazuje viditelnou korozi a fyzické poškození. Nejedná se o drobné problémy s údržbou – vadný pojistný ventil na kotli, tlakové nádobě nebo systému HVAC představuje přímé bezpečnostní riziko. V průmyslovém prostředí je vadný přetlakový ventil jednou z hlavních příčin katastrofálního selhání zařízení a zranění na pracovišti. Pokud váš ventil kape, pláče, chvěje nebo jednoduše nefunguje správně během ručního testu, vyžaduje okamžitou kontrolu nebo výměnu.

Následující průvodce vás provede všemi smysluplnými příznaky, testovacími metodami a úvahami o výměně, abyste se mohli informovaně rozhodnout o stavu vašeho pojistného ventilu – ať už jde o obytný ohřívač vody, komerční bojler, systém stlačeného vzduchu nebo průmyslovou tlakovou nádobu.

Co a Bezpečnostní ventil Vlastně ano a proč se nedaří

Před diagnostikou selhání pomůže pochopit, jak zařízení funguje. Pojistný ventil – také nazývaný tlakový pojistný ventil (PRV) nebo teplotní a tlakový pojistný ventil (T&P ventil) v aplikacích na ohřev vody – je mechanické zařízení navržené tak, aby automaticky uvolnilo tlak, když překročí předem stanovený bezpečný limit. Funguje jako poslední obranná linie mezi normálními provozními podmínkami a nebezpečnou přetlakovou událostí.

Ventil obsahuje pružinový kotouč nebo sedlo, které drží ventil uzavřený za normálního tlaku. Když tlak v systému stoupne nad nastavenou hodnotu ventilu – obvykle vyraženou přímo na tělese ventilu – pružina se stlačí, kotouč se zvedne a tlak se odvzdušní, dokud se podmínky nevrátí na bezpečnou úroveň. Jakmile tlak klesne, pružina zatlačí kotouč zpět na sedlo a ventil znovu utěsní.

K selhání dochází prostřednictvím několika dobře zdokumentovaných mechanismů:

• Pružinová únava nebo koroze oslabující uzavírací sílu
• Usazeniny minerálů nebo usazenin brání správnému usazení disku
• Koroze tělesa ventilu, sedla nebo kotouče působením chemikálií nebo vlhkosti
• Mechanické poškození vodním rázem nebo opakovaným přetlakem
• Tepelná degradace těsnění ve vysokoteplotních aplikacích
• Jednoduché stáří – většina pojistných ventilů má doporučenou životnost 3 až 5 let pro domácí použití a roční intervaly kontrol pro průmyslové použití

Pojistný ventil, který nebyl nikdy testován nebo vyměněn po pěti nebo více letech provozu, by měl být považován za podezřelý bez ohledu na viditelný stav. Ventily se mohou navenek jevit jako neporušené, zatímco uvnitř jsou zcela nefunkční.

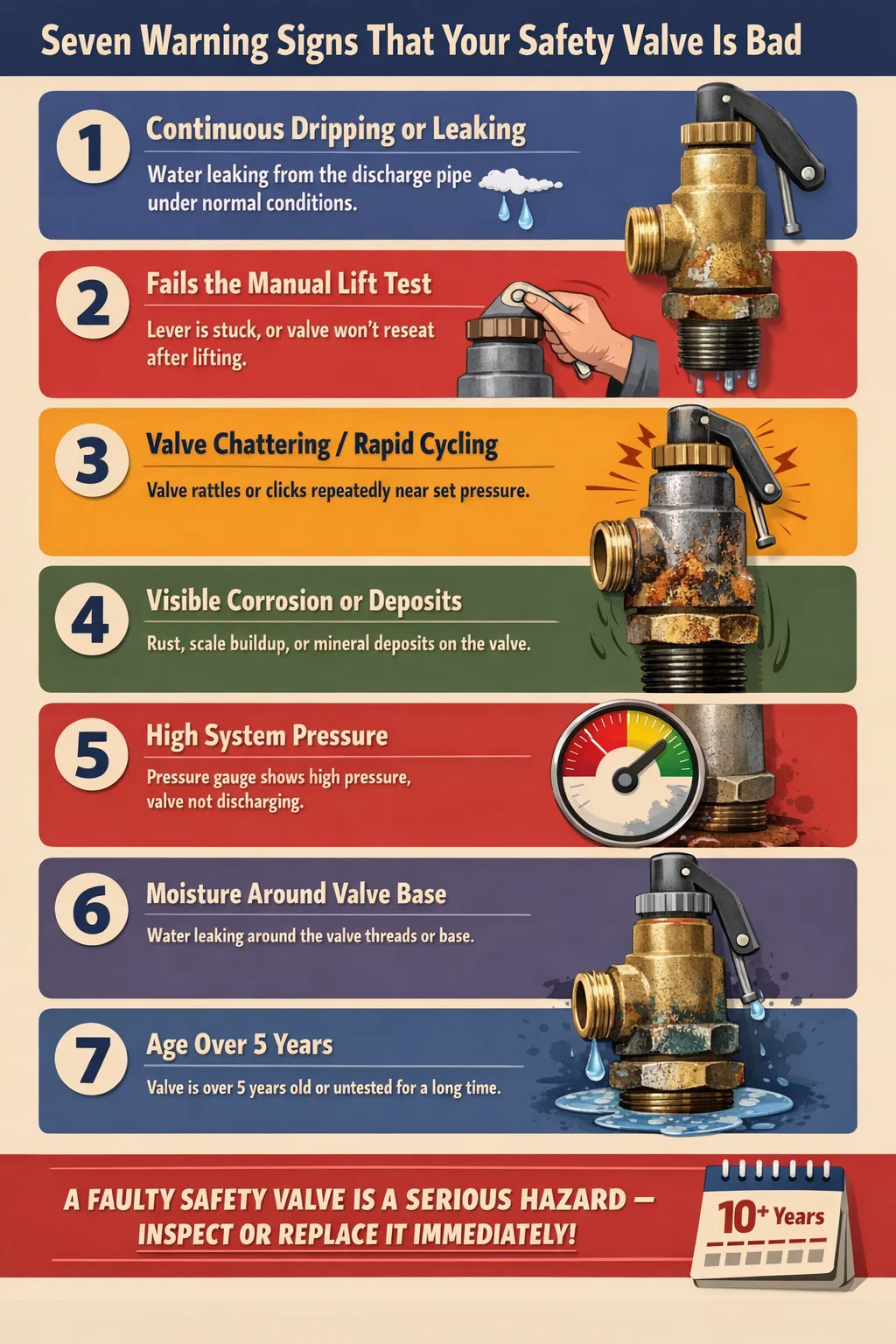

Sedm varovných signálů, že váš pojistný ventil je špatný

1. Nepřetržité kapání nebo netěsnost z výtlačného potrubí

Toto je nejčastěji pozorovaný příznak u domácích ohřívačů vody a bojlerů. Pokud si všimnete, že voda neustále kape z výtlačného potrubí připojeného k vašemu pojistnému ventilu T&P, ventil není správně usazen. Existují dvě možné příčiny: tlak nebo teplota v systému skutečně překračuje nastavenou hodnotu ventilu (v takovém případě ventil funguje správně, ale musí být odstraněn základní problém systému), nebo je sedlo ventilu znečištěné nebo poškozené a netěsné i za normálních provozních podmínek.

Pro rozlišení mezi těmito dvěma zkontrolujte tlak v systému pomocí tlakoměru. Většina ventilů T&P pro domácí ohřívače vody je dimenzována na 150 psi a 210 °F. Pokud je váš tlak v normálním rozmezí (typicky 40–80 psi pro užitkovou vodu) a z ventilu stále kape, je problémem samotný ventil.

2. Ventil neprošel testem ručního zdvihu

Většina pojistných ventilů na ohřívačích vody a bojlerech má ruční testovací páku – malý kovový jazýček, který můžete zvednout, abyste ventil ručně aktivovali a ověřili, že se otevírá a zavírá. Toto je jeden z nejjednodušších a nejpřímějších dostupných testů. Zvedněte páku na přibližně 3 sekundy a poté ji uvolněte. Měli byste slyšet proudění vody nebo páry a poté by měl ventil pevně zaklapnout, když páku uvolníte.

Pokud je páka ztuhlá a při zvednutí se nic neděje, vnitřky ventilu mohou být zamrzlé korozí nebo vodním kamenem. Pokud jej zvednete, voda vyteče, ale poté, co ventil pustíte, pokračuje v kapání, sedlo bylo narušeno a ventil nyní netěsní. V každém případě – zaseknutý otevřený nebo zaseknutý – ventil musí být okamžitě vyměněn. Ventil, který se neotevře, nemůže chránit před přetlakem. Ventil, který se nezavře, vytváří nepřetržité nebezpečí vypouštění.

Poznámka: U velmi starých ventilů, které nebyly nikdy testovány, může provedení ručního testu někdy uvolnit vodní kámen a způsobit, že ventil poté začne prosakovat. To je vlastně důkaz, že ventil už byl kompromitován. Raději jej vyměňte, než se pokoušejte o opravu.

3. Chvění ventilů nebo rychlé cyklování

Cvakání popisuje rychlé, opakované otevírání a zavírání pojistného ventilu, což způsobuje cvakání nebo chrastění podobné kulometu. K tomu dochází, když se tlak v systému pohybuje velmi blízko nastavené hodnotě ventilu, což způsobuje jeho opakované otevírání a zavírání. I když samotný ventil v tomto scénáři nemusí být vadný, časté chvění urychluje opotřebení sedla a způsobuje rychlou degradaci ventilu.

Ventil, který zaznamenal výrazné chvění, by měl být zkontrolován a pravděpodobně vyměněn , protože opakovaný náraz kotouče na sedlo vytváří mikropoškození, které brání správnému utěsnění. Je také třeba vyřešit základní problém s tlakem – častou příčinou je příliš velký ventil vzhledem ke kapacitě systému, stejně jako nedostatečné řízení protitlaku v průmyslových potrubních systémech.

4. Viditelná koroze, rez nebo minerální usazeniny

Prohlédněte tělo ventilu a oblast kolem výstupu výtlačného potrubí. Bílé křídové usazeniny naznačují usazování vápníku nebo vodního kamene z tvrdé vody – silné znamení, že ventil nějakou dobu pláče nebo se vypouští, aniž by byl problém vyřešen. Oranžové nebo hnědé skvrny ukazují na železnou rez, která narušuje integritu sedla ventilu a disku. Zelené usazeniny mohou indikovat korozi mědi v systémech s měděným potrubím.

Tyto usazeniny neindikují pouze minulou netěsnost – problém aktivně zhoršují tím, že vytvářejí drsné, nerovné dosedací plochy, které brání čistému uzavření ventilu. Jakýkoli pojistný ventil vykazující výraznou vnější korozi nebo minerální krustu by měl být vyměněn, nikoli čištěn , protože vnitřní povrchy jsou téměř jistě ve srovnatelném nebo horším stavu.

5. Tlak v systému zůstává vysoký navzdory přítomnosti ventilu

Pokud manometr trvale ukazuje tlak v systému nad normálním provozním rozsahem a pojistný ventil se nevypouští, existují dvě související vysvětlení: systém má samostatný zdroj přetlaku, který je třeba řešit, nebo je pojistný ventil zaseknutý a neotevře se, když by měl. Pojistný ventil, který se odmítne otevřít za podmínek skutečného přetlaku, je pravděpodobně nebezpečnější než ventil, který netěsní, protože umožňuje, aby se tlak dále zvyšoval bez uvolnění.

Tento scénář je nejběžnější v systémech, kde byl pojistný ventil ponechán bez testování po léta, což umožnilo zadření vnitřních součástí v důsledku koroze. Vždy porovnejte hodnoty tlakoměru s jmenovitými hodnotami ventilu (vyraženými na těle ventilu), abyste určili, zda se měl ventil aktivovat.

6. Voda nebo vlhkost kolem základny ventilu nebo závitů

Vlhkost v okolí závitového spoje, kde se ventily šroubují do bojleru, ohřívače vody nebo nádoby, může indikovat selhání závitu, degradovaný závitový tmel nebo mikroprasknutí samotného těla ventilu. To se liší od kapání z výtlačného potrubí a nemělo by se s ním zaměňovat. Vlhkost na závitech tělesa ventilu naznačuje, že pouzdro ventilu je narušeno, což je způsob strukturální poruchy.

Nikdy se nepokoušejte znovu utáhnout tělo pojistného ventilu na tlakovém systému. Před jakoukoli prací na závitech ventilu odtlakujte a vypusťte systém.

7. Věk nad doporučenou životnost

I když pojistný ventil nevykazuje žádný z výše uvedených příznaků, samotný věk je legitimním důvodem pro výměnu. Americká společnost strojních inženýrů (ASME) a ​​většina výrobců ventilů doporučuje výměnu pojistných ventilů každých 3 až 5 let v obytných aplikacích. Průmyslové a komerční pojistné ventily by měly být každoročně testovány a recertifikovány s výměnou, jak ukazují výsledky kontroly.

Ventil starší než 10 let, který nebyl nikdy vyměněn nebo testován, má neznámou spolehlivost a měl by být považován za nefunkční pro účely plánování bezpečnosti. Degradace vnitřní pružiny a koroze sedla postupují v průběhu času neviditelně a nelze je posoudit zvenčí.

Jak otestovat pojistný ventil krok za krokem

Testování pojistného ventilu se liší podle aplikace. Následující postup platí pro nejběžnější obytný scénář – pojistný ventil T&P na ohřívači vody – ale zásady se vztahují i ​​na další aplikace.

Než začnete

• Ujistěte se, že vypouštěcí potrubí vede vodu bezpečně do podlahového odpadu nebo ven – nikdy do místa, kde by opařená voda mohla způsobit zranění
• Před testováním starého ventilu mějte po ruce náhradní ventil pro případ, že by se po aktivaci nepodařilo znovu usadit
• Používejte vhodný ochranný oděv – vytékající voda může být velmi horká
• Vyhledejte jmenovitý tlak a teplotu ventilu na štítku nebo razítku na těle ventilu

Postup testu ručního zdvihu

1. Najděte testovací páčku na straně ventilu
2. Pevně zvedněte páku a držte ji nahoře po dobu 3 sekund
3. Poslouchejte, zda potrubím vytéká voda nebo pára
4. Uvolněte páku a sledujte, zda se ventil přestane rychle a úplně vypouštět
5. Počkejte 30 sekund a zkontrolujte, zda na výstupu z výtlačného potrubí stále nekape

Pass: Ventil se při zvednutí otevřel, vypustil vodu nebo páru a znovu se čistě usadil bez kapání.

Selhání: Páčka je zadřená a nepohybuje se, nedošlo k žádnému výboji nebo ventil po uvolnění stále kape.

Tlakové zkoušky pro průmyslové a komerční ventily

U průmyslových přetlakových ventilů na kotlích, kompresorech nebo tlakových nádobách je standardní ověřovací metodou zkouška na zkušební stolici nebo tlaková zkouška na místě. To zahrnuje aplikaci kalibrovaného zdroje tlaku na vstup ventilu a zdokumentování přesného tlaku, při kterém se ventil otevírá (nazývaný „nastavený tlak“ nebo „tlaková klapka“) a znovu se usazuje. Přijatelná tolerance je typicky ±3 % tlaku nastaveného na typovém štítku pro ventily nad 70 psi podle norem ASME sekce VIII.

Ventily, které se otevírají o více než 3 % pod nebo nad svým jmenovitým nastaveným tlakem, jsou mimo kalibraci a musí být opraveny nebo vyměněny. Dokumentace testování pojistného ventilu je ve většině jurisdikcí pro komerční a průmyslová tlaková zařízení povinným požadavkem.

Porovnání režimů selhání bezpečnostního ventilu

Co se stane, když budete ignorovat špatný pojistný ventil

Důsledky provozu systému s vadným pojistným ventilem sahají od drobných škod na majetku až po katastrofální selhání s ohrožením lidského života. To není přehánění – poruchy tlakových nádob jsou zdokumentovanou a studovanou příčinou průmyslových havárií po celém světě.

Výbuch ohřívače vody

Bytový ohřívač vody bez funkčního pojistného ventilu T&P může zaznamenat explozi vroucí kapaliny expandující páry (BLEVE), pokud termostat selže v otevřené poloze a teplota nekontrolovaně stoupá. Výsledkem je parou řízená exploze schopná vystřelit ohřívač vody podlahami a stropy, přičemž uvolněná energie odpovídá několika tyčím dynamitu. Incidenty BLEVE týkající se domácích ohřívačů vody jsou vzácné právě proto, že ventily T&P jsou vyžadovány zákonem – ale každý rok se vyskytují případy, kdy byly ventily záměrně odstraněny, vynechány nebo ponechány ve špatném stavu.

Události přetlaku kotle

Komerční a průmyslové kotle pracující bez správně fungujících pojistných ventilů podléhají přísnému regulačnímu dohledu z dobrého důvodu. Přetlak v systému kotle může prasknout potrubí, zničit výměníky tepla a způsobit strukturální poškození budovy, ve které je systém umístěn. V parních kotlích je únik přehřáté páry pod vysokým tlakem bezprostředně život ohrožující pro kohokoli v blízkosti.

Prasknutí systému stlačeného vzduchu

Nádrže vzduchového kompresoru jsou vybaveny bezpečnostními ventily, které zabraňují prasknutí nádrže přetlakem. Zkorodovaný nebo zadřený přetlakový ventil na nádrži kompresoru, která současně trpí poruchou tlakového spínače, vytváří podmínky pro poruchu nádrže. Protržení nádrže vzduchového kompresoru produkuje šrapnel smrtelnou rychlostí a byli zodpovědní za několik úmrtí v dílnách a garážích. Záznamy OSHA tyto incidenty každoročně dokumentují, většinou se jedná o staré nádrže s poškozenými nebo chybějícími pojistnými ventily.

Poškození majetku neustálým vybíjením

I bez katastrofického selhání způsobí pojistný ventil, který nepřetržitě pláče, kumulativní poškození podlah, stěn a oblasti kolem zařízení vodou. V oblastech s tvrdou vodou mohou usazeniny vodního kamene z vytékající vody poškodit odtokové potrubí a podlahové nátěry. Pokračující ztráta vody také zvyšuje náklady na energie a může umožnit růst plísní v oblastech se špatnou ventilací kolem výtlačného potrubí.

Výměna špatného pojistného ventilu: Co potřebujete vědět

Výměna pojistného ventilu je u domácích ohřívačů vody a malých bojlerů jednoduchým mechanickým úkolem, ale vyžaduje pečlivou pozornost přizpůsobení specifikací a správné technice instalace.

Přesně přiřaďte náhradní ventil

Náhradní ventil musí odpovídat originálu ve třech kritických parametrech:

• Hodnocení tlaku: Nastavený tlak musí odpovídat maximálnímu povolenému pracovnímu tlaku systému (MAWP) nebo mu musí být přiměřený.
• Teplotní hodnocení (pro ventily T&P): Musí odpovídat nebo překračovat maximální výstupní teplotu zařízení
• BTU nebo průtoková kapacita: Ventil musí být dimenzován tak, aby uvolnil alespoň tolik energie, kolik může systém generovat – poddimenzované náhradní ventily jsou častou chybou
• Velikost a typ závitu: Velikost závitu NPT musí odpovídat stávajícímu portu na ohřívači vody nebo nádobě

U domácích ohřívačů vody jsou tyto informace obvykle vyraženy na stávajícím ventilu a uvedeny ve specifikacích výrobce zařízení. Standardní ventily T&P pro domácí ohřívače vody jsou běžně dimenzovány na 150 psi / 210 °F s 3/4palcovým připojením NPT a hodnocením BTU v rozmezí od 100 000 do 200 000 BTU/h v závislosti na velikosti nádrže a výkonu ohřívače.

Poznámky k instalaci

• Před demontáží starého ventilu vždy vypusťte a odtlakujte systém
• Důkladně vyčistěte závitový port a na nové závity ventilu naneste čerstvou PTFE pásku pro těsnění závitů (instalatérskou pásku).
• Neutahujte příliš – většina výrobců uvádí točivý moment v rozsahu 15 až 30 ft-lb; přílišné utažení může prasknout těleso ventilu
• Ujistěte se, že je vypouštěcí potrubí správně nainstalováno – musí končit na bezpečném místě, svažovat se dolů, aby umožnilo odvodnění, a nesmí být zakryté nebo ucpané
• Perform a manual lift test after repressurizing to confirm the new valve opens and reseats correctly
• Označte ventil datem instalace pro budoucí použití

V mnoha jurisdikcích musí výměnu pojistného ventilu na komerčních nebo průmyslových tlakových zařízeních provádět licencovaný technik nebo inspektor kotle. Než se pokusíte o tuto práci v komerčním nastavení, zkontrolujte místní kódy.

Náklady na výměnu

Rezidenční pojistný ventil T&P obvykle stojí mezi 10 a 40 USD za samotnou součást. Licencovaný instalatér provádějící výměnu bude obvykle účtovat 100 až 300 USD včetně práce, v závislosti na umístění a dostupnosti ohřívače vody. Průmyslové pojistné ventily se enormně liší v ceně – základní pružinový přetlakový ventil s certifikací ASME pro průmyslové služby se může pohybovat od 50 do několika tisíc dolarů v závislosti na velikosti, tlakové třídě a materiálu konstrukce. Vzhledem k následkům selhání se jedná o jedno z nejméně nákladově odůvodněných míst pro odložení údržby jakéhokoli mechanického systému.

Jak často by měly být bezpečnostní ventily kontrolovány a vyměňovány

Frekvence kontrol a výměny do značné míry závisí na aplikaci, provozním prostředí a regulačním rámci, kterým se zařízení řídí.

Pro prostředí s vysokou korozí – včetně systémů využívajících agresivní chemikálie, vodu s vysokým obsahem chlóru nebo vzduch s vysokou vlhkostí – by měly být intervaly kontrol zkráceny a vizuální kontroly by měly být prováděny minimálně čtvrtletně. Skutečný stav ventilu v době kontroly by měl mít vždy přednost před harmonogramem výměny podle kalendáře. Ventil vykazující známky koroze po dvou letech by měl být vyměněn po dvou letech, nikoli odložen na pětiletý plán.

Často zmatené problémy: Když to není pojistný ventil

Ne každý příznak související s tlakem ukazuje přímo na samotný pojistný ventil. Pochopení toho, co jiného může způsobit podobné příznaky, vám pomůže vyhnout se zbytečným výměnám a zajistí vyřešení skutečného problému.

Tepelná expanze v uzavřených systémech

V domácnostech s redukčním ventilem (PRV) na přívodu vody se vodní systém účinně uzavře – expandující voda ohřátá v nádrži nemá kam jít, kromě zvýšení tlaku. Pokud není nainstalována žádná expanzní nádoba, pojistný ventil T&P se bude pravidelně otevírat, aby uvolnil tento tepelný expanzní tlak, což způsobí přerušované kapání, které vypadá jako selhání ventilu. V tomto scénáři pojistný ventil funguje správně – opravou je instalace tepelné expanzní nádoby, nikoli výměna pojistného ventilu.

Nadměrný přívodní tlak

V některých oblastech je běžný tlak městského vodovodu nad 80 psi a může způsobit, že ventil T&P bude plakat, pokud se přiblíží jmenovitému nastavenému tlaku ventilu. Řešením je úprava nebo výměna vstupního redukčního ventilu, nikoli samotného ventilu T&P. Zkontrolujte svůj přívodní tlak na venkovní hadici pomocí jednoduchého měřidla – jsou k dispozici za méně než 15 USD v každém železářství.

Kondenzace na studených potrubích

Ve vlhkém prostředí může kondenzace na přívodním potrubí studené vody v blízkosti ohřívače vody vytvářet na podlaze kaluže, které jsou mylně považovány za vypouštění ventilu. Po určité době provozu ohřívače se dotkněte výtlačného potrubí – pokud je mokré, ale voda je studená a potrubí samotné je studené, pravděpodobně máte co do činění s kondenzací spíše než s vypouštěním ventilu.

Vadný manometr

V průmyslových a komerčních systémech může být tlakoměr ukazující zvýšené hodnoty sám o sobě vadný, než aby byl tlak skutečně vysoký. Než odsoudíte pojistný ventil za to, že se neotevře při zdánlivém přetlaku, ověřte údaj na manometru pomocí druhého, kalibrovaného manometru. Tlakoměry jsou opotřebitelné položky, které také vyžadují pravidelnou rekalibraci a výměnu.

Shrnutí: Nejrychlejší způsob posouzení vašeho pojistného ventilu

Pokud hledáte rychlý kontrolní seznam, který si právě teď můžete projít, zde je přímá sekvence hodnocení:

1. Podívejte se: Není na tělese ventilu a výtlačném potrubí nebo kolem něj kapka, vlhkost, vodní kámen nebo rez? Pokud ano – zkontrolujte dále nebo vyměňte.
2. Poslouchejte: Vyskytuje se při běžném provozu z ventilu nějaké drnčení, syčení nebo cvakání? Pokud ano – zkontrolujte a pravděpodobně vyměňte.
3. Test: Proveďte ruční test zdvihu. Otevírá se volně a znovu zasouvá čistě? Pokud ne - vyměňte.
4. datum: Kdy byl naposledy vyměněn? Pokud je to více než 5 let nebo není známo – vyměňte proaktivně.
5. Pressure-check: Je tlak v systému trvale v normálním provozním rozsahu pro vaše zařízení? Pokud ne – nejprve vyřešte problém s tlakem v systému a poté znovu vyhodnoťte ventil.

Pojistný ventil je malá, levná součástka vzhledem k zařízení, které chrání, a důsledkům jeho selhání. V případě pochybností jej vyměňte. Náklady na nový ventil jsou triviální ve srovnání s potenciálními náklady – finančními i jinými – na provoz bez fungujícího ventilu.
